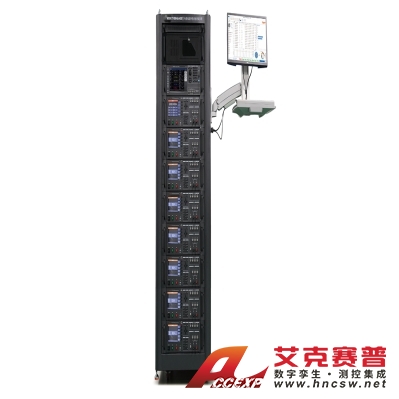

同惠 TH904A 電感偏流特性綜合測試系統
名稱：物性分析測試儀器
品牌：同惠
型號：TH904A
簡介：Windows 操作環境一體化程控操作，界面便捷系統穩定度高，頻率響應：1kHz–2MHz優良可裁剪性與擴展性，LCR 頻率可選 20Hz–2MHz最大可擴充到 400A 恒流輸出精細電流步進，單臺分辨率 1mA新一代交直流疊加測試原理，滿...
申請服務
- 產品介紹
Windows 操作環境一體化程控操作，界面便捷
系統穩定度高，頻率響應：1kHz–2MHz
優良可裁剪性與擴展性，LCR 頻率可選 20Hz–2MHz
最大可擴充到 400A 恒流輸出
精細電流步進，單臺分辨率 1mA
新一代交直流疊加測試原理，滿足高精度、高頻化測試
單一電流、步進掃描、多頻點圖形化掃描三種電流輸出方式
實時操作所有參數及設置，無等待延遲
新一代文件管理，支持數據庫、Excel、Txt 三種存儲格式
支持快捷保存 / 調用參數設置文件
中英雙語界面切換
應用
電感器 / 電抗器直流特性分析
鐵芯 / 鐵氧體材料飽和特性分析
其他材料的直流特性分析
物理參數
體積 (mm)：700 (W)×1860 (H)×800 (D)
凈重：340kg
| 項目 | 參數 |
|---|---|
| 型號 | TH904A |
| 顯示 | LCR 顯示屏 + 工控電腦顯示器 |
| 支持測量頻率 | 1kHz–2MHz |
| 電流范圍 | 50A–400A |
| LCR 型號 | TH2848-02/TH2848-02L/TH2840BL/TH2840A/TH2840B |
| LCR 頻率范圍 | 20Hz–2MHz |
| 偏置電流源 | TH1779A |
| 工控機系統 | 工控機、液晶顯示器、鍵盤、鼠標、上位機軟件、機柜 |
| 顯示方式 | 單點、列表、圖形掃描、多頻率點電流掃描曲線 |
| 數據存儲 | 測試文件、波形圖片、波形數據、Excel/Txt/ 數據庫 |
| 電流加載方式 | 上位機控制 + 實體按鍵 + 腳控開關 |
| 掃描調整最小步進 | 1mA × 臺數 |
| 最大輸出電壓 | 16V |
| 最大允許直流電阻 | Rmax = Vmax / I（Ω） |
| 最大允許電感量 | Lmax = Vmax / di/dt（mH） |
| 連續加載最大電流時間 | 1h，不間斷輸出 |
